Односторонняя роликовая муфта сцепления GFR 25 F1F2 / F2F7/ F5F6 с фланцем

Односторонняя роликовая муфта сцепления GFR 25 F1F2 / F2F7/ F5F6 с фланцем

Ключевые слова:

Одностороннее фланцевое сцепление

Муфта свободного хода GFR

Сцепление с упором GFR

Отправить заявку

 

Описание

маркер

Описание

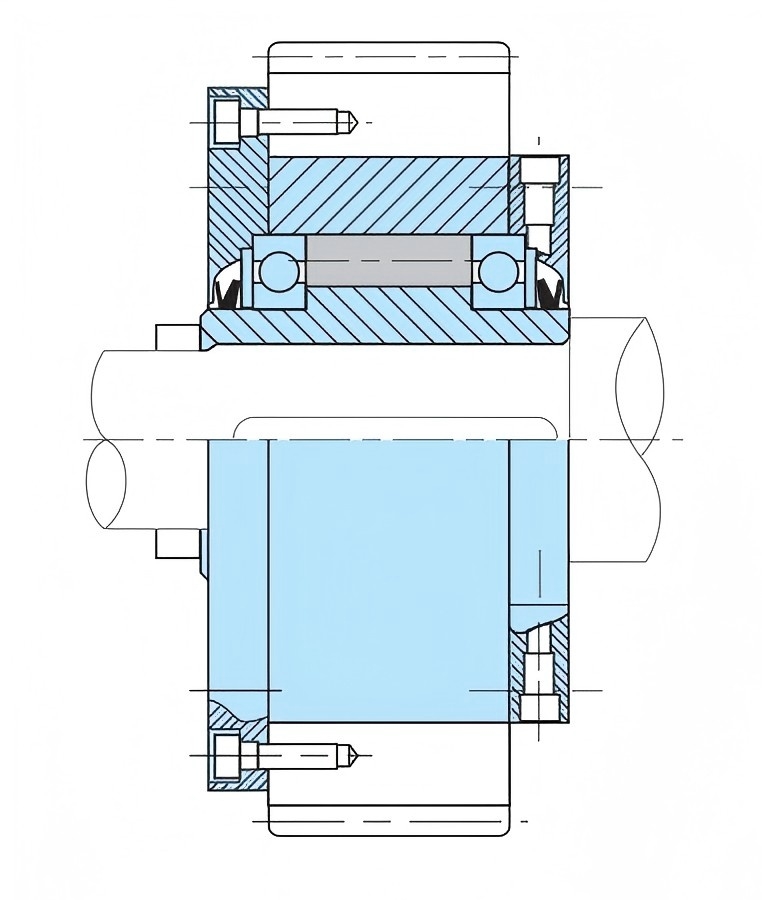

Тип GFR...F1F2 / F2F7/ F5F6 - это центробежное колесо свободного хода с вращающейся внутренней поверхностью.Уплотнение и подшипник поддерживаются, только внешняя дорожка предназначена для свободного хода.Узел поставляется с консистентной смазкой.

Внутренние дорожки имеют шпоночный паз.Внешние дорожки и паз фланца соединяют детали.Устанавливается как горизонтально, так и вертикально.

Предназначен для обгонной муфты.Обычно используется в приводах дулей.

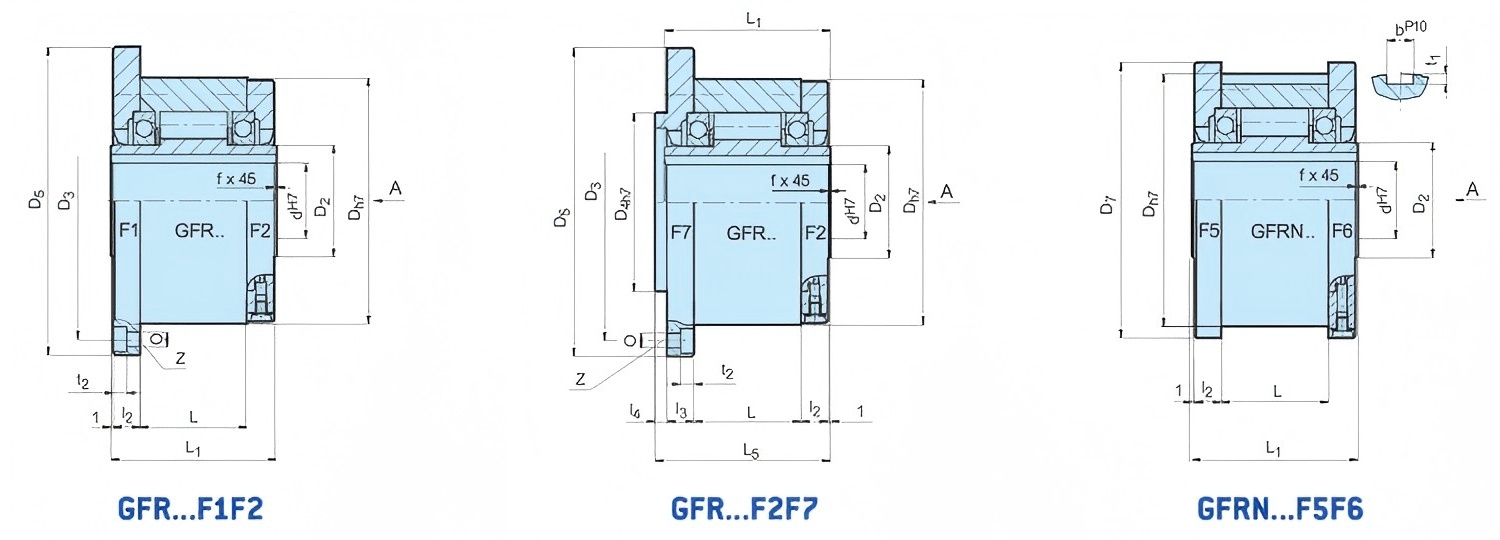

Размеры и емкость

Тип	Размер		Обгон									Нет.							шпоночный паз		Вэй ght
			скорости																внешний гонка
	dH7	TKN	нимакс	намакс	Dh7	D5	D7	D3	D4h7	O	t2	Z	L1	L5	L	I2	I3	I4	t1	бП 10
	мм	Нм	min-1	min-1	мм	мм	мм	мм	мм	мм	мм		мм	мм	мм	мм	мм	мм	мм	мм	кг
GFR..F1F2 GFRN..F5F6 GFR..F2F7	12	55	3100	4700	62	85	70	72	42	5.5	5.7	3	42	44	20	10	10	3	2.5	4	1.2
	15	125	2800	4400	68	92	76	78	47	5.5	5.7	3	52	54	28	11	11	3	3	5	1.6
	20	181	2400	4100	75	98	84	85	55	5.5	5.7	4	57	59	34	11	11	3	3.5	6	1.9
	25	288	1600	3800	90	118	99	104	68	6.6	6.8	4	60	62	35	12	12	3	4	8	2.9
	30	500	1300	2800	100	128	109	114	75	6.6	6.8	6	68	70	43	12	12	3	4	8	3.9
	35	725	1200	2600	110	140	119	124	80	6.6	6.8	6	74	76	45	14	13	3.5	5	10	4.9
	40	1025	850	2300	125	160	135	142	90	9	9	6	86	88	53	16	15	3.5	5	12	7.5
	45	1125	740	2200	130	165	140	146	95	9	9	8	86	88	53	16	15	3.5	5.5	14	7.8
	50	2125	580	1950	150	185	160	166	110	9	9	8	94	96	64	14	13	4	5.5	14	11
	55	2625	550	1800	160	204	170	182	115	11	11	8	104	106	66	18	17	4	6	16	14
	60	3500	530	1700	170	214	182	192	125	11	11	10	114	116	78	17	16	4	7	18	17
	70	5750	500	1600	190	234	202	212	140	11	11	10	134	136	95	19	18	4	7.5	20	21
	80	8500	480	1500	210	254	222	232	160	11	11	10	144	146	100	21	20	4	9	22	27
	90	14500	450	1300	230	278	242	254	180	14	13	10	158	160	115	21	19	4.5	9	25	40
	100	20000	350	1100	270	335	282	305	210	18	18	10	182	184	120	30	28	5	10	28	67
	130	31250	250	900	310	380	322	345	240	18	18	12	212	214	152	29	27	5	11	32	94
	150	70000	200	700	400	485	412	445	310	22	22	12	246	248	180	32	30	5	12	36	187
