GFR 90 F2F3 / F3F4 Односторонняя муфта с роликовым подшипником свободного хода серии GFR с моментным рычагом
Ключевые слова:
Муфта с крутящим рычагом
Свободные колеса GFR F2F3
GFR F3F4 Сцепление с упором
Описание
маркер
Характеристика
Типы GFR...F2F3/F3F4 - это роликовые колеса свободного хода, автономные, герметичные и опирающиеся на подшипники, использующие два подшипника серии 160... Они используют базовый модуль GFR.При поставке в разобранном виде и в любом случае для комбинации F3F4 блоки должны быть смазаны маслом перед использованием.Эти комбинации крышек используются в основном в качестве упоров, как показано на рисунке.

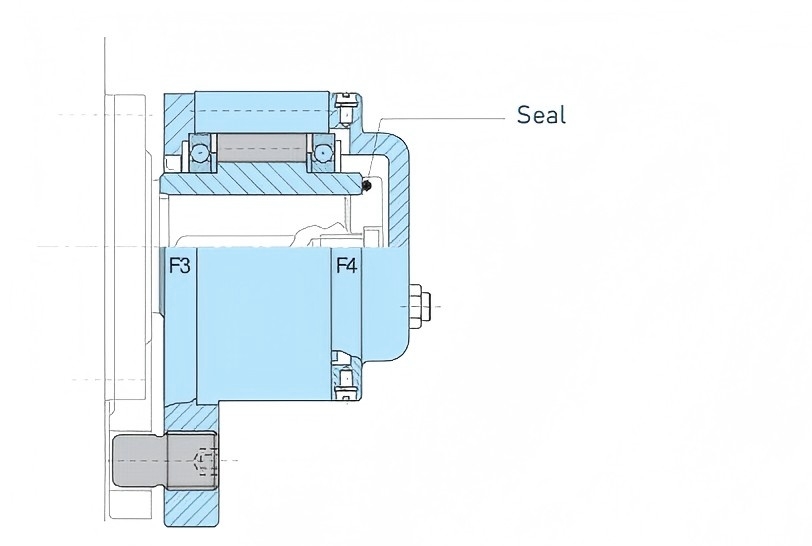

Крышка F3 выполняет функцию динамометрического рычага и имеет встроенный стопорный болт.Стопорный болт должен входить в паз в неподвижной части машины.Радиальный зазор стопорного болта должен составлять 13 % от диаметра болта.Моментный рычаг и подшипники не должны подвергаться предварительному натяжению.Крышки F2 и F4 используются для закрытия устройства.Они оснащены 3 винтами для заливки, слива и уровня масла.При использовании крышки типа F4 торцевая пластина вала и ее винт должны быть уплотнены во избежание утечки масла через шпоночный паз.Крышки легко устанавливаются, что позволяет выбрать направление вращения на месте.По запросу могут быть поставлены собранные и смазанные устройства для комбинации F2F3.

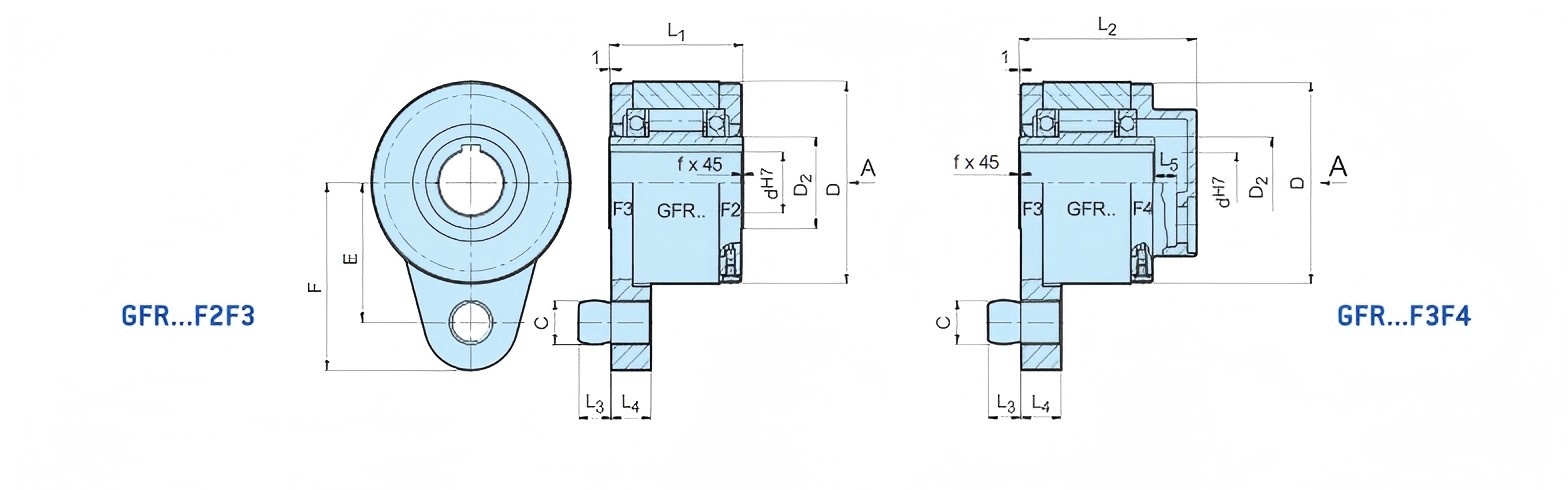

Различные размеры для справки
| Тип | Размер | Скорость обгона | Вес | ||||||||||||
| GFR..F2-F3 GFR..F3-F4 | dH7 | ТКН1) | нимакс2) | D | D2 | C | L 1 | L2 | L3 | L4 | F | E | L5 | f | |
| [мм] | [Нм] | [мин-1] | [мм] | [мм] | [мм] | [мм] | [мм] | [мм] | [мм] | [мм] | [мм] | [мм] | [мм] | [кг] | |
| 12 | 55 | 3100 | 62 | 20 | 10 | 42 | 64 | 10 | 13 | 59 | 44 | 6 | 0.5 | 1.4 | |
| 15 | 125 | 2800 | 68 | 25 | 10 | 52 | 78 | 10 | 13 | 62 | 47 | 10 | 0.8 | 1.8 | |
| 20 | 181 | 2400 | 75 | 30 | 12 | 57 | 82 | 11 | 15 | 72 | 54 | 10 | 0.8 | 2.3 | |
| 25 | 288 | 1600 | 90 | 40 | 16 | 60 | 85 | 14 | 18 | 84 | 62 | 10 | 1 | 3.4 | |
| 30 | 500 | 1300 | 100 | 45 | 16 | 68 | 95 | 14 | 18 | 92 | 68 | 10 | 1 | 4.5 | |
| 35 | 725 | 1200 | 110 | 50 | 20 | 74 | 102 | 18 | 25 | 102 | 76 | 12 | 1 | 5.6 | |
| 40 | 1025 | 850 | 125 | 55 | 20 | 86 | 115 | 18 | 25 | 112 | 85 | 12 | 1.5 | 8.5 | |
| 45 | 1125 | 740 | 130 | 60 | 25 | 86 | 115 | 22 | 25 | 120 | 90 | 12 | 1.5 | 8.9 | |
| 50 | 2125 | 580 | 150 | 70 | 25 | 94 | 123 | 22 | 25 | 135 | 102 | 12 | 1.5 | 12.8 | |
| 55 | 2625 | 550 | 160 | 75 | 32 | 104 | 138 | 25 | 30 | 142 | 108 | 15 | 2 | 16.2 | |
| 60 | 3500 | 530 | 170 | 80 | 32 | 114 | 147 | 25 | 30 | 145 | 112 | 15 | 2 | 19.3 | |
| 70 | 5750 | 500 | 190 | 90 | 38 | 134 | 168 | 30 | 35 | 175 | 135 | 16 | 2.5 | 23.5 | |
| 80 | 8500 | 480 | 210 | 105 | 38 | 144 | 178 | 30 | 35 | 185 | 145 | 16 | 2.5 | 32 | |
| 90 | 14500 | 450 | 230 | 120 | 50 | 158 | 192 | 40 | 45 | 205 | 155 | 16 | 3 | 47.2 | |
| 100 | 20000 | 350 | 270 | 140 | 50 | 182 | 217 | 40 | 45 | 230 | 180 | 16 | 3 | 76 | |
| 130 | 31250 | 250 | 310 | 160 | 68 | 212 | 250 | 55 | 60 | 268 | 205 | 18 | 3 | 110 | |
| 150 | 70000 | 200 | 400 | 200 | 68 | 246 | 286 | 55 | 60 | 325 | 255 | 20 | 4 | 214 | |
Примечание
1) T max = 2 × T KN
2) Превышение внутреннего радиуса
Шпоночный паз по DIN 6885.1
При заказе в сборе, пожалуйста, укажите направление вращения по стрелке "A":"R" внутренняя дорожка обгоняет по часовой стрелке, "L" внутренняя дорожка обгоняет против часовой стрелки
