AA серия AA30 одностороннее сцепление типа подшипника ролика заднего упора свободного колеса
Ключевые слова:
AA односторонняя муфта сцепления
Муфта свободного хода
AA опорный подшипник
Описание
маркер
Характеристика
Тип AA - это роликовый подшипник свободного хода без опоры.Подшипники необходимы для восприятия осевых и радиальных нагрузок.Смазка и уплотнение также должны быть предусмотрены при установке.Стандартной смазкой является масло.
Внутренняя дорожка зацепляется с валом шпонкой.
Посадка для центрирования наружного кольца должна соответствовать допуску H7.
Соединение наружной поверхности осуществляется с помощью сквозных болтов класса 10.9 или выше.
Данная конструкция допускает осевое смещение внутренней и наружной дорожек качения в пределах ± S/2.

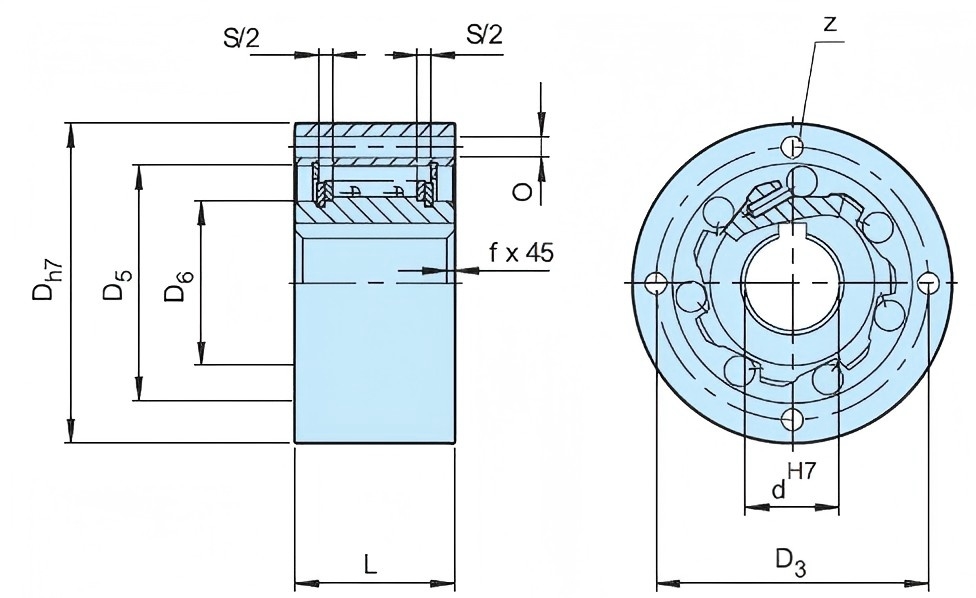

Каталог
| Тип | Размер | Скорость обгона | РАЗМЕР | Вес | Тяговый момент | ||||||||||
|
AA
|
dH7
(мм) |
TKN1
(Нм ) |
Нимакс2)
(мин-1) |
Нимакс3)
(мин-1) |
Dh7
(мм) |
D5
(мм) |
D6
(мм) |
D3
(мм) |
Z
(мм) |
O
(мм) |
L
(мм) |
f
(мм) |
s
(мм) |
(кг) | TR
(Нсм) |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 | |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 | |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.70 | 8.4 | |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.30 | 14 | |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2.00 | 23 | |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.60 | 60 | |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.90 | 72 | |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4.00 | 140 | |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6.00 | 180 | |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.20 | 190 | |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.20 | 240 | |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 | |
