Серия MI / MG Односторонняя кулачковая муфта MI500 MG500 Муфта обратного хода

Серия MI / MG Односторонняя кулачковая муфта MI500 MG500 Муфта обратного хода

Ключевые слова:

Кулачковая муфта MG

Кулачковая муфта MI

Муфта обратного хода

Отправить заявку

 

Описание

маркер

Описание

Серия MG/MI - это одностороннее сцепление, разработанное для высокоскоростных применений.Кулачковый узел

Разработан для оптимальной работы и увеличения емкости сепаратора.Два шарикоподшипника в комплекте обеспечивают радиальную нагрузку и концентричность между дорожками качения.

Для смазки консистентной смазкой или маслом предусмотрены манжетные или фетровые уплотнения с принудительным контактом.На торцах наружной поверхности обработаны резьбовые отверстия для монтажа вспомогательных компонентов.Доступны метрические отверстия и шпоночный паз.

Список Параметров

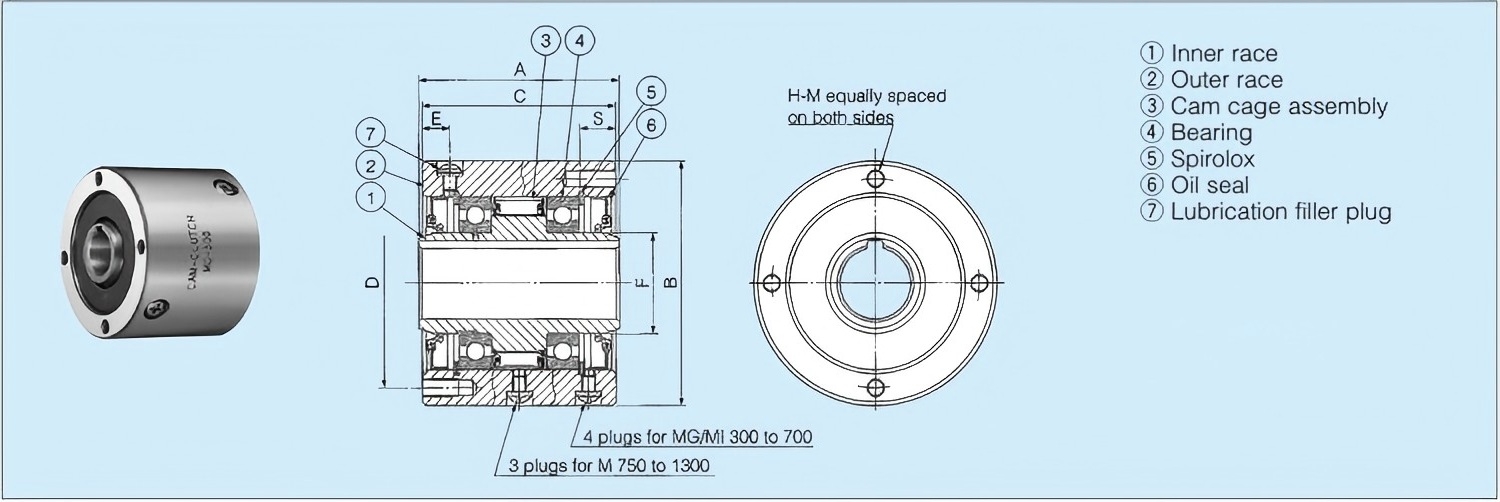

Модель	Крутящий момент Мощность (Нм)	Тяга Крутящий момент (Нм)	Макс.обгон (об/мин)		Макс. Индексирование	Размер отверстия		A	B	C	PCD D	E	F	S	Вес (кг)
			Внутренняя поверхность	Внешняя дорожка	(цикл/мин)	Диам.	Шпоночный паз		(h7)
			Внутренняя поверхность	Внешняя дорожка	(цикл/мин)	(H7)	Шпоночный паз		(h7)
MG 300	314	0.23	2800	900	_	19	5x2	63	77	60	66	10.4	28.5	13	1.8
MI 300		0.31	50	_	300
MG 400	539	0.29	2600	800	_	22	5x2	70	88	67	73	10.7	31.7	16	2.7
MI 400		0.38	50	_	300
MG 500	1620	0.51	2400	800	_	31.5	7x3	89	108	86	92	12.3	44.4	16	5
MI 500		0.68	50	_	300
MG 600	3140	0.85	2100	700	_	50	12x3.5	95	136	92	120	12.8	69.8	16	8.6
MI 600		1.54	30	_	300
MG 700	5880	1.7	1500	500	_	70	18x6	127	180	124	160	19.8	101.5	20	19.5
MI 700		2.63	30	_	300
MG 750	9500	3.43	1800	600	_	85	24x6	153	200	150	175	75	110	25	37
MI 750		4.12	30	_	300
MG 800	17600	5.39	1300	475	_	110	28x7	158	250	155	220	77.5	140	25	46.5
MI 800		8.33	20	_	300
MG 900	24500	6.77	1200	400	_	135	35x9	165	300	160	265	80	170	32	70.5
MI 900		9.41	20	_	300
MG 1000	33800	8.14	1200	325	_	160	38x10	188	370	180	325	90	200	32	108.5
MI 1000		12.74	2	_	300
MG 1100	78400	15	350	_	_	185	45x14	260	470	250	415	125	260	40	250
MI 1100		22.15	20	_	150
MG 1200	95100	17.64	300	_	_	200	45x14	260	500	250	440	125	280	45	280
MI 1200		27.54	20	_	150
MG 1300	176000	18.72	250	_	_	250	56x17.5	280	600	260	530	130	340	50	410
