Серия BB BB15-1K Подшипники обгонной муфты одностороннего действия
Ключевые слова:
BB Кулачковая муфта
Односторонний подшипник BB
Шлицевая муфта BB
Описание
маркер
Установка и использование кулачковой муфты серии BB
1.Кулачковая муфта серии BB предназначена для установки под давлением.
2.Серия BB-1K-K и BB-2GD 1K-K имеет шпоночный паз на внутренней поверхности.Шпоночные пазы, за исключением размера 25, изготавливаются по стандарту
изготовлены по DIN 6885. 3, BB40-1K-K и BB40-2GD 1K-K изготовлены по DIN 6885. 1.

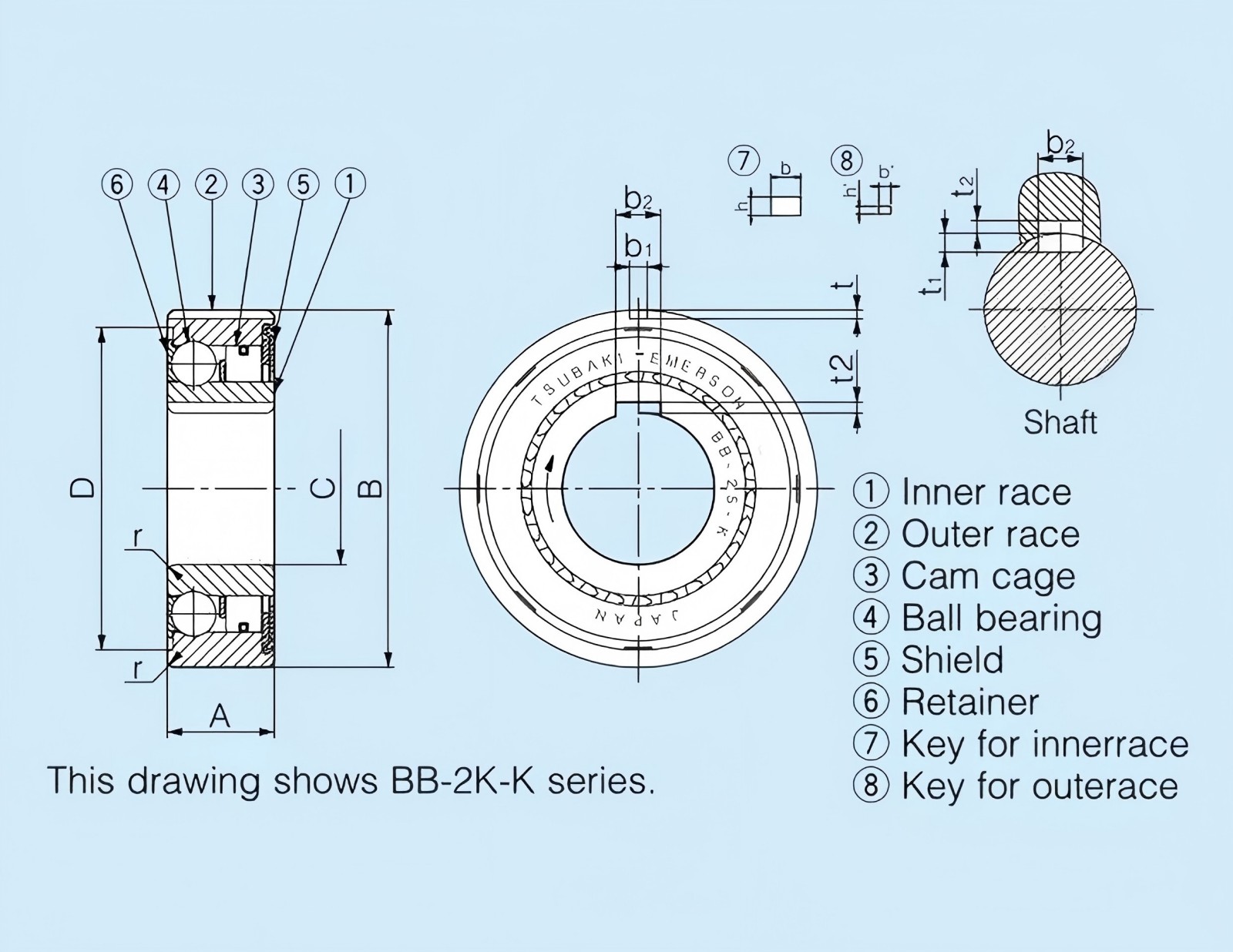

3.Серия BB-2K-K имеет шпоночный паз как на внутренней, так и на внешней поверхности.
"-K" означает, что ключи поставляются вместе с кулачковой муфтой.
4.Для достижения максимальной производительности подшипника и муфты необходимо соблюдать правильные размеры зазора между валом и корпусом.
5.См. таблицу на следующей странице, где указаны допуски на вал и корпус для каждой серии.

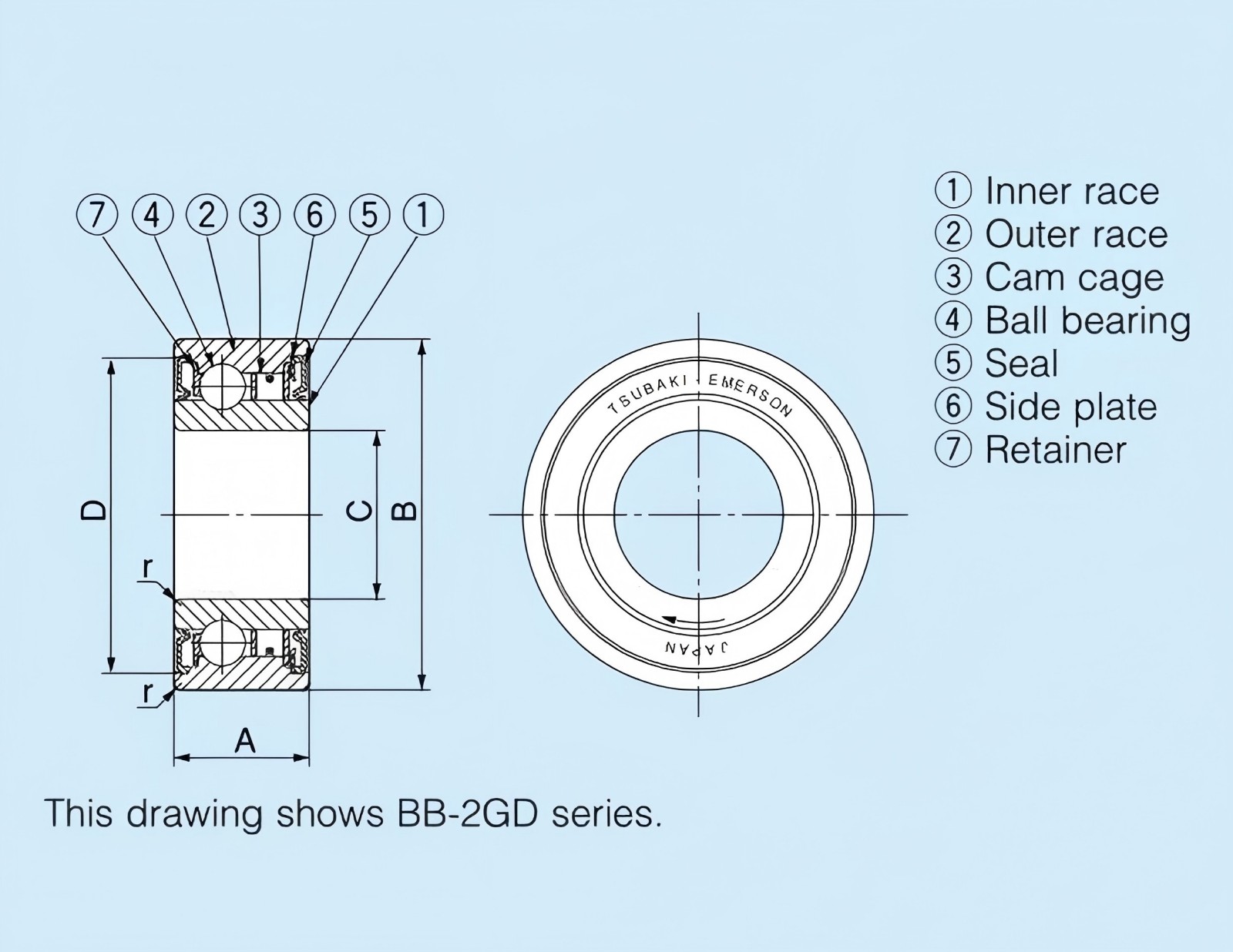

6.Муфты BB, BB-1K и BB-2K, опирающиеся на подшипники и поставляемые со смазкой, имеют защиту от пыли
от частиц размером 0,25 мм и более, в то время как муфты BB-2GD и BB-2GD-1K, которые на 5 мм шире стандартных
BB, имеют специальные манжетные уплотнения для эффективной защиты от любой пыли.
7.Стрелка на внутренней дорожке показывает направление зацепления внутренней дорожки.
8.Чтобы установить сцепление, используйте прессовый инструмент соответствующего диаметра, чтобы равномерно надавить на всю поверхность
внутренней и наружной дорожек.
9.Не бейте по сцеплению молотком и не подвергайте его другим ударам.
10.Убедитесь, что корпус обладает достаточной прочностью, чтобы выдержать давление, необходимое для установки пресс-фитинга
муфты.
11.Диапазон рабочих температур: от -30°C до +100°C (для температур, выходящих за пределы этого диапазона, проконсультируйтесь с нами).
Каталог
Размеры и вместимость
| Модель | Мощность крутящего момента | Макс.Обгонный | Крутящий момент (Н-м) | A | B | C | D | r | Вес (Н) | Нагрузки на подшипники | ||||||
| Внутренняя дорожка качения | Наружная поверхность | BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K | BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K | BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K | BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K | Cr | Cor | |||||
| Н-м | об/мин | об/мин | N | N | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0.01 | 0.04 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 50 | 70 | 5950 | 3230 |
| BB17 | 43 | 3500 | 1900 | 0.01 | 0.05 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 80 | 100 | 7000 | 3700 |
| BB20 | 61 | 3000 | 1600 | 0.014 | 0.055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1 | 120 | 150 | 8500 | 4900 |
| BB25 | 78 | 2500 | 1400 | 0.017 | 0.055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1 | 150 | 200 | 10700 | 6300 |
| BB30 | 140 | 2000 | 1100 | 0.03 | 0.058 | 16 | 21 | 62 | 30 | 56.6 | 55.6 | 1 | 230 | 280 | 11900 | 7900 |
| BB35 | 173 | 1800 | 1000 | 0.034 | 0.06 | 17 | 22 | 72 | 35 | 64 | 64.6 | 1.1 | 320 | 410 | 13500 | 9700 |
| BB40 | 260 | 1800 | 900 | 0.04 | 0.08 | 22 | 27 | 80 | 40 | 71 | 71.6 | 1.1 | 400 | 600 | 14500 | 11700 |
