Односторонняя кулачковая муфта с обратным упором серии GV GV40 со встроенным наружным кольцом и динамометрическим рычагом
Ключевые слова:
Муфта обратного хода GV
Стопоры заднего хода с динамометрическим рычагом
Одностороннее сцепление GV
Описание
маркер
Описание
Свободные колеса серии GV имеют ролики, центрирование между внутренней и внешней дорожками осуществляется с помощью втулок. крутящий момент передается от вала к внутренней дорожке с помощью шпонки. допуск вала должен быть h6.Если маховик используется в качестве невозвратного устройства, рычаг, закрепленный на наружной поверхности, должен быть зажат между двумя кронштейнами; в противном случае в отверстие с петлей необходимо вставить штифт.При фиксации на раме машины он останавливает вращение маховика.Если маховик используется в качестве прерывистой подачи, рычаг должен быть закреплен в продольном направлении с помощью отверстия для толкателя или аналогичного приспособления.В любом случае, чтобы не перегружать втулки, рычаг должен иметь определенный зазор для осевого перемещения. Свободное колесо поставляется уже смазанным.

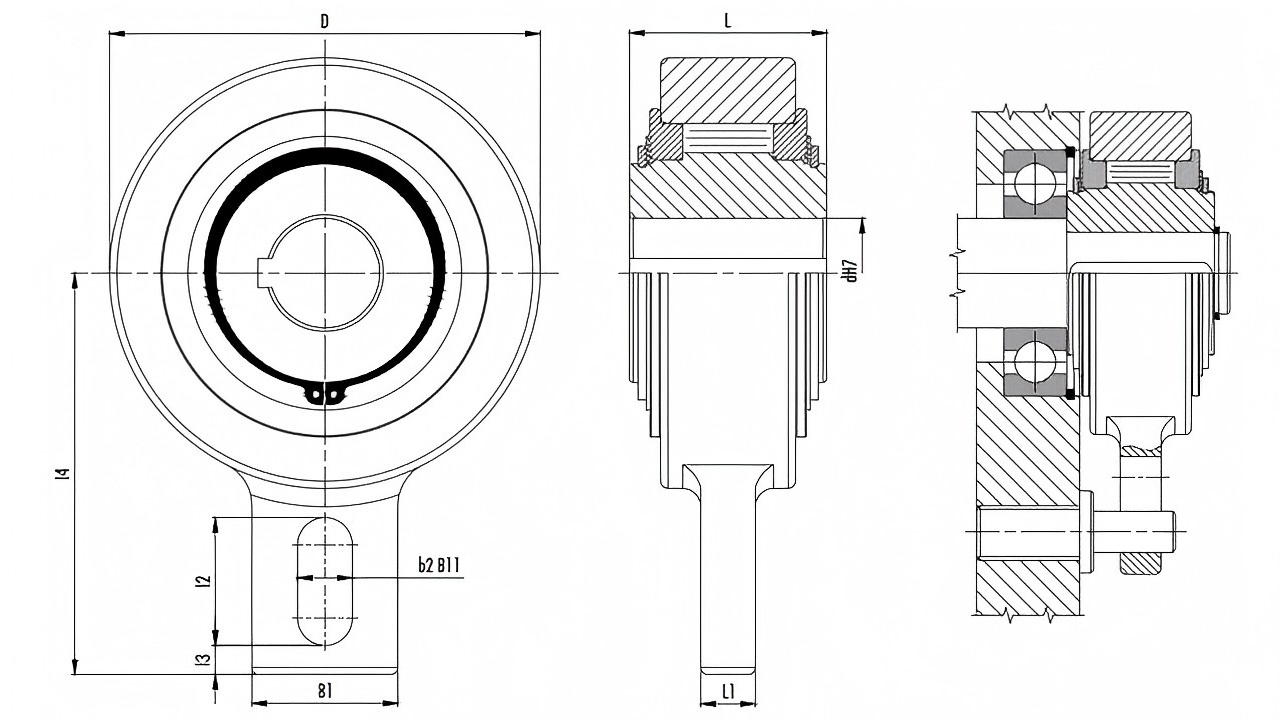

Различные размеры для справки
| Модель | dH7 | D | L | B1 | L1 | b2 | l2 | l3 | l4 | Вес
(кг) |
Макс. скорость
(об/мин) |
Крутящий момент
(Нм) |
Тяговый момент
(Нсм) |
| GV20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
| GV25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
| GV30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.5 | 320 | 1250 | 1.2 |
| GV35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.4 | 320 | 1250 | 1.2 |
| GV40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 140 | 3.3 | 320 | 2180 | 1.2 |
| GV45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.8 | 300 | 2180 | 2.2 |
| GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.7 | 300 | 2180 | 2.2 |
| GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.6 | 300 | 2180 | 2.2 |
| GV60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.5 | 300 | 2180 | 2.2 |
| GV70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.3 | 300 | 2180 | 2.2 |
| GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8.7 | 200 | 2930 | 3.5 |
| GV90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24.5 | 150 | 7250 | 3.5 |
| GV100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23.5 | 150 | 7250 | 3.5 |
| GV110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22.5 | 150 | 7250 | 3.5 |
| GV120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6 |
