Односторонний подшипник сцепления типа AS / NSS / TSS/Роликовый подшипник сцепления типа NSS35
Ключевые слова:
Подшипник AS
NSS Односторонняя муфта
Односторонний роликовый подшипник
Описание
маркер
Характеристика
Тип AS - это роликовое колесо свободного хода без подшипников.Подшипники необходимы для восприятия осевых и радиальных нагрузок.Смазка и уплотнение также должны быть предусмотрены при монтаже.Номинальные наружные размеры такие же, как у шарикоподшипников серии 62....
Обычно этот тип устанавливается рядом с подшипниками серии 62 в пределах тех же допусков на расположение, как показано на следующей странице.Внутренняя дорожка качения соединена с валом шпонкой (кроме отверстия 6 мм).Внешняя дорожка имеет положительный допуск r6 для обеспечения прессовой посадки в корпус H7.Внешний корпус должен быть достаточно прочным.
чтобы не расширяться после сборки.Данная конструкция допускает осевое смещение внутренней и внешней дорожек качения в пределах ± S/2.

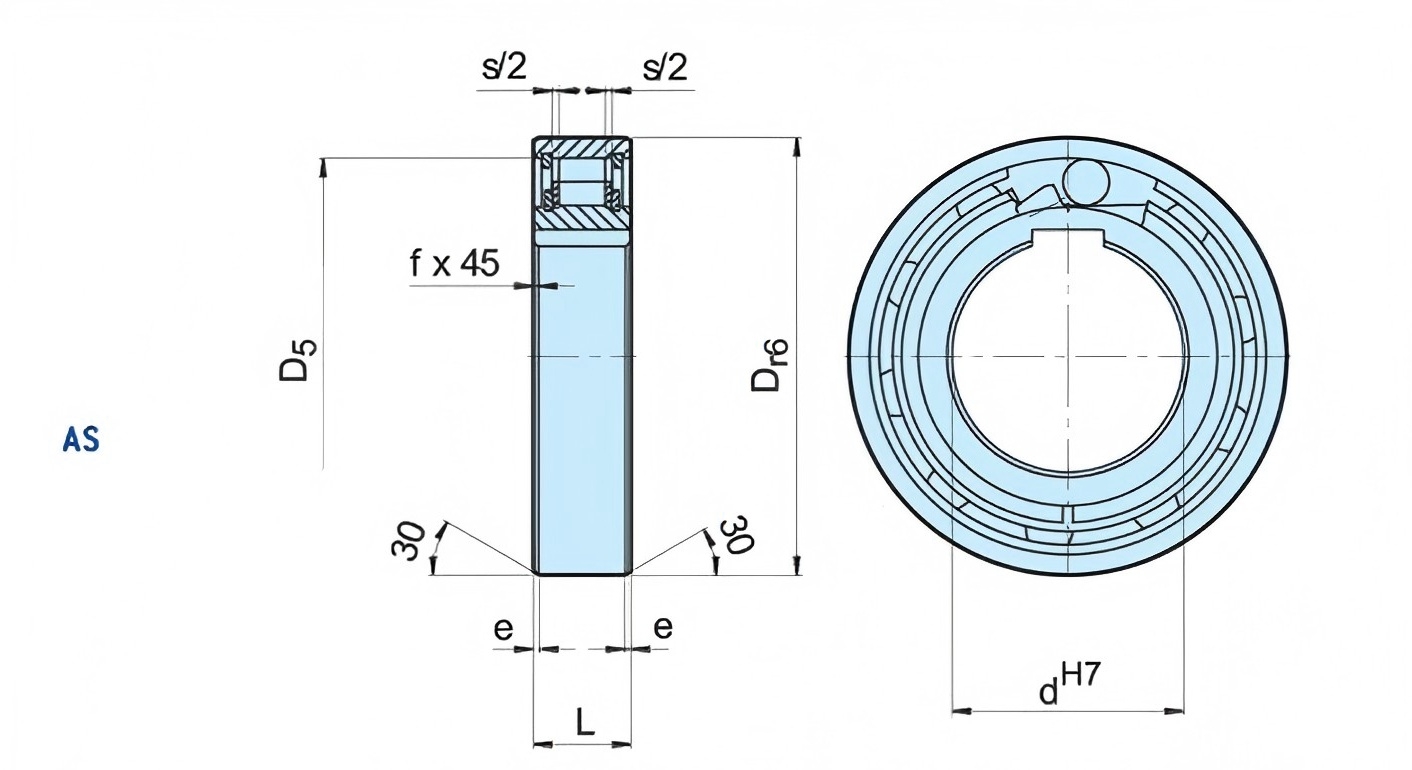

Различные размеры для справки
| Тип | Размер | Скорость обгона | Вес | Тяговый момент | ||||||||
| AS (NSS) | dH7 | TKN1) | нимакс2) | namax3) | Dr6 | D5 | L | s | e | f | TR | |
| [мм] | [Нм] | [мин-1] | [мин-1] | [мм] | [мм] | [мм] | [мм] | [мм] | [мм] | [кг] | [Нсм] | |
| 6 | 2.1 | 5000 | 7500 | 19 | 15.8 | 6 | 0.3 | 0.6 | 0.3 | 0.01 | 0.18 | |
| 8 | 3.8 | 4300 | 6500 | 24 | 20 | 8 | 1.3 | 0.6 | 0.6 | 0.02 | 0.24 | |
| 10 | 6.8 | 3500 | 5200 | 30 | 25.9 | 9 | 1.3 | 0.6 | 0.6 | 0.03 | 0.36 | |
| 12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1.3 | 0.6 | 0.6 | 0.04 | 0.48 | |
| 15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1.4 | 0.6 | 0.6 | 0.05 | 0.7 | |
| 20 | 40 | 2200 | 3300 | 487 | 40 | 14 | 2.4 | 0.8 | 0.8 | 0.12 | 1.4 | |
| 25 | 56 | 1900 | 2900 | 52 | 45.9 | 15 | 2.4 | 0.8 | 0.8 | 0.14 | 2.4 | |
| 30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2.4 | 0.8 | 1 | 0.22 | 7.8 | |
| 35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2.5 | 0.8 | 1 | 0.31 | 9 | |
| 40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2.5 | 0.8 | 1 | 0.39 | 10 | |
| 45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2.5 | 1.2 | 1 | 0.44 | 11 | |
| 50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2.5 | 1.2 | 1 | 0.49 | 13 | |
| 55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2.5 | 1.2 | 1 | 0.66 | 14 | |
| 60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2.5 | 1.2 | 1.5 | 0.81 | 26 | |
| 80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2.5 | 1.2 | 1.5 | 1.41 | 58 | |

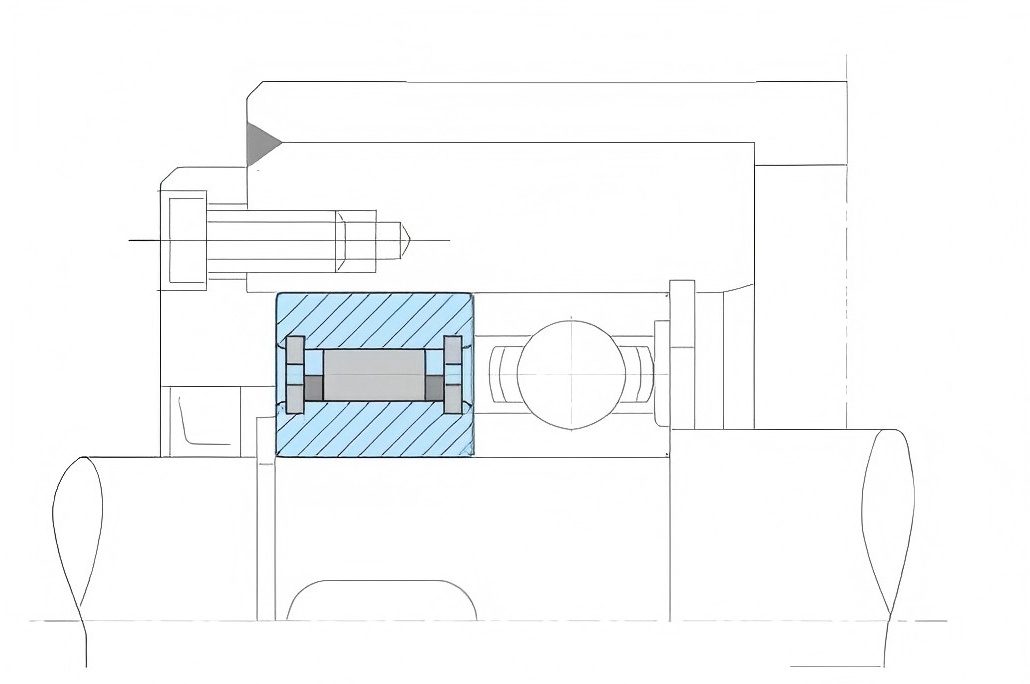

Пример Монтажа
