Интегрированные обгоннымуфты FXM Sprag одностороннего действия для коробки передач FXM51-25
Ключевые слова:
Сцепление с маховиком FXM
Обгонная муфта
Высокоскоростная муфта
Описание
маркер
Характеристики
Конструкция:FXM - это интегрированный шпоночный фрикционы.Он оснащен шплинтовым подъемником X. Подъемник X используется для блокировки и обгонных муфт.
Смазка: специальная смазка не требуется.

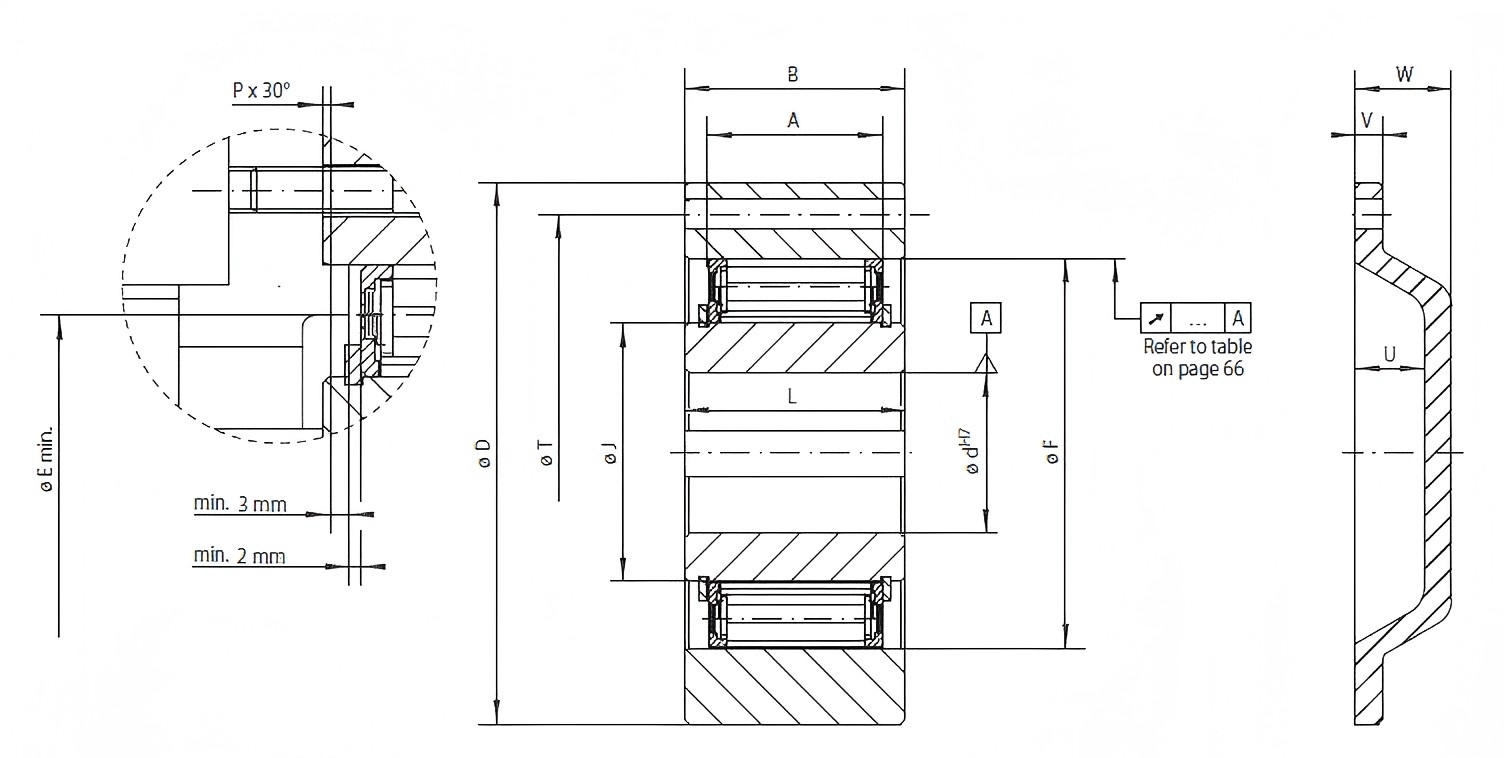

Каталог
| Колесо свободного хода
Размер |
мм | мм | Стан
мм |
Проходное отверстие мм | мм | мм | макс.
мм |
A
мм |
B
мм |
D
мм |
E
мин. мм |
F
мм |
J
мм |
L
мм |
T
мм |
V
мм |
W
мм |
Вес
кг |
| FXM31 -17 | 20* | 20* | 17 | 25 | 85 | 41 | 55 | 31 | 24 | 70 | 6 | 21 | 0,8 | |||||
| FXM38 -17 | 25* | 25* | 17 | 25 | 90 | 48 | 62 | 38 | 24 | 75 | 6 | 21 | 0,9 | |||||
| FXM46 -25 | 25 | 30 | 25 | 35 | 95 | 56 | 70 | 46 | 35 | 82 | 6 | 21 | 1,3 | |||||
| FXM51 -25 | 25 | 30 | 35 | 36 | 25 | 35 | 105 | 62 | 75 | 51 | 35 | 90 | 6 | 21 | 1,7 | |||
| FXM56 -25 | 35 | 40 | 25 | 35 | 110 | 66 | 80 | 56 | 35 | 96 | 6 | 21 | 1,8 | |||||
| FXM61 -19 | 30 | 35 | 40 | 45* | 19 | 27 | 120 | 74 | 85 | 61 | 25 | 105 | 6 | 21 | 1,8 | |||
| FXM66 -25 | 35 | 40 | 45 | 48* | 25 | 35 | 132 | 82 | 90 | 66 | 35 | 115 | 8 | 23 | 2,8 | |||
| FXM76 -25 | 45 | 55 | 60* | 25 | 35 | 140 | 92 | 100 | 76 | 35 | 125 | 8 | 23 | 3,1 | ||||
| FXM86 -25 | 40 | 45 | 50 | 60 | 65 | 70* | 25 | 40 | 150 | 102 | 110 | 86 | 40 | 132 | 8 | 23 | 4,2 | |
| FXM101 -25 | 55 | 70 | 80* | 25 | 50 | 175 | 117 | 125 | 101 | 50 | 155 | 8 | 28 | 6,9 | ||||
| FXM85 -40 | 45 | 50 | 60 | 65 | 65 | 40 | 50 | 175 | 102 | 125 | 85 | 60 | 155 | 8 | 28 | 7,4 | ||
| FXM100 -40 | 45 | 50 | 55 | 60 | 70 | 75 | 80* | 40 | 50 | 190 | 130 | 140 | 100 | 60 | 165 | 10 | 35 | 8,8 |
| FXM120 -50 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 50 | 60 | 210 | 150 | 160 | 120 | 70 | 185 | 10 | 35 | 12,7 |
| FXM140 -50 | 65 | 90 | 100 | 110 | 110 | 50 | 70 | 245 | 170 | 180 | 140 | 70 | 218 | 12 | 35 | 19,8 | ||
| FXM170 -63 | 70 | 85 | 90 | 100 | 120 | 130 | 63 | 80 | 290 | 200 | 210 | 170 | 80 | 258 | 12 | 38 | 33,0 | |
| FXM200 -63 | 130 | 155 | 63 | 80 | 310 | 230 | 240 | 200 | 80 | 278 | 12 | 42 | 32,0 |
