Интегрированные обгонные муфты FXM Sprag одностороннего действия для коробки передач FXM51-25
Ключевые слова:
Одностороннее сцепление GFR
Роликовое сцепление GFR
Односторонние свободные колеса
Описание
маркер
Введение
Типы GFR, GFRN - это роликовые колеса свободного хода.Они опираются на подшипники, используя два подшипника серии 160..., и требуют смазки маслом.Эти узлы могут использоваться в конструкциях, обеспечивающих масляную смазку и уплотнение, как показано на примере на обороте.Подшипники не должны испытывать осевых нагрузок.
В этом случае крутящий момент передается болтами через крышку.Типы GFR, GFRN идентичны, за исключением того, что тип GFRN имеет шпоночный паз на внешнем диаметре для передачи крутящего момента.С каждым устройством поставляются два бумажных уплотнения для установки между наружной дорожкой качения и крышками.

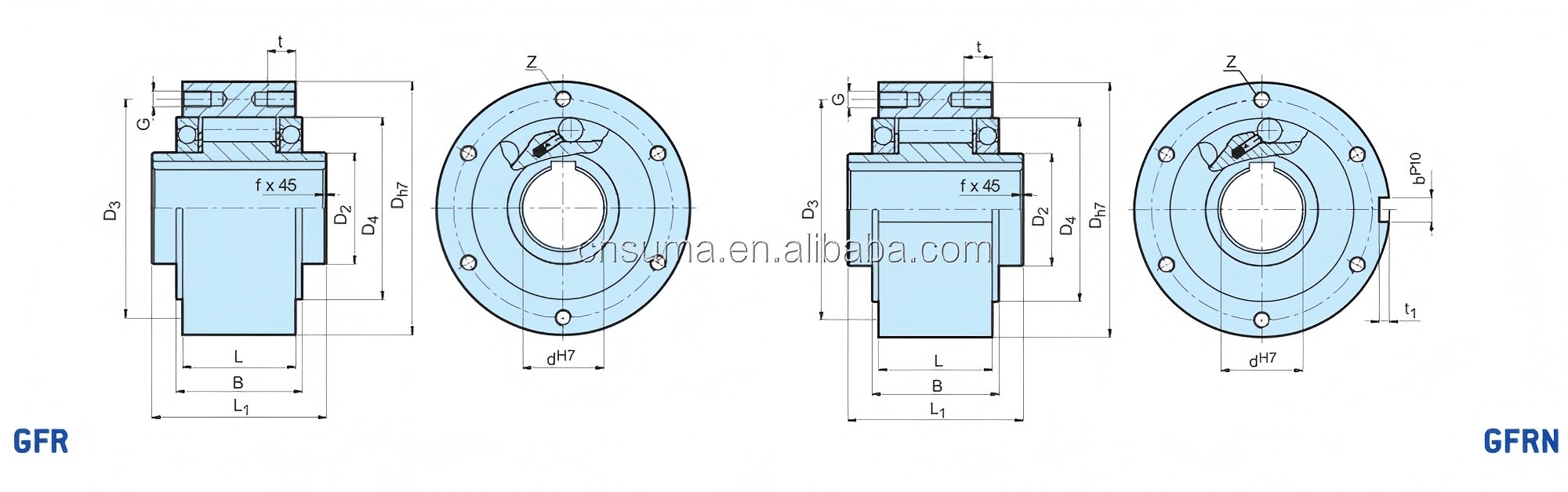

Список Параметров
| Тип | Размер | Скорость обгона | NO | Вес | ||||||||||||||
| dH7 | TKN1) | нимакс2) | namax3) | Dh7 | D2 | D4 | D3 | G | t | z | L 1 | L | B | t1 | bP10 | f | ||
| GFR GFRN | [мм] | [Нм] | [мин-1] | [мин-1] | [мм] | [мм] | [мм] | [мм] | [мм] | [мм] | [мм] | [мм] | [мм] | [мм] | [мм] | [кг] | ||
| 12* | 55 | 4000 | 7200 | 62 | 20 | 42 | 51 | ø5.5 | – | 3 | 42 | 20 | 27 | 2.5 | 4 | 0.5 | 0.5 | |
| 15 | 125 | 3600 | 6500 | 68 | 25 | 47 | 56 | M5 | 8 | 3 | 52 | 28 | 32 | 3 | 5 | 0.8 | 0.8 | |
| 20 | 181 | 2700 | 5600 | 75 | 30 | 55 | 64 | M5 | 8 | 4 | 57 | 34 | 39 | 3.5 | 6 | 0.8 | 1 | |
| 25 | 288 | 2100 | 4500 | 90 | 40 | 68 | 78 | M6 | 10 | 4 | 60 | 35 | 40 | 4 | 8 | 1 | 1.5 | |
| 30 | 500 | 1700 | 4100 | 100 | 45 | 75 | 87 | M6 | 10 | 6 | 68 | 43 | 48 | 4 | 8 | 1 | 2.2 | |
| 35 | 725 | 1550 | 3800 | 110 | 50 | 80 | 96 | M6 | 12 | 6 | 74 | 45 | 51 | 5 | 10 | 1 | 3 | |
| 40 | 1025 | 1150 | 3400 | 125 | 55 | 90 | 108 | M8 | 14 | 6 | 86 | 53 | 59 | 5 | 12 | 1.5 | 4.6 | |
| 45 | 1125 | 1000 | 3200 | 130 | 60 | 95 | 112 | M8 | 14 | 8 | 86 | 53 | 59 | 5.5 | 14 | 1.5 | 4.7 | |
| 50 | 2125 | 800 | 2800 | 150 | 70 | 110 | 132 | M8 | 14 | 8 | 94 | 64 | 72 | 5.5 | 14 | 1.5 | 7.2 | |
| 55 | 2625 | 750 | 2650 | 160 | 75 | 115 | 138 | M10 | 16 | 8 | 104 | 66 | 72 | 6 | 16 | 2 | 8.6 | |
| 60 | 3500 | 650 | 2450 | 170 | 80 | 125 | 150 | M10 | 16 | 10 | 114 | 78 | 89 | 7 | 18 | 2 | 10.5 | |
| 70 | 5750 | 550 | 2150 | 190 | 90 | 140 | 165 | M10 | 16 | 10 | 134 | 95 | 108 | 7.5 | 20 | 2.5 | 13.5 | |
| 80 | 8500 | 500 | 1900 | 210 | 105 | 160 | 185 | M10 | 16 | 10 | 144 | 100 | 108 | 9 | 22 | 2.5 | 18.2 | |
| 90 | 14500 | 450 | 1700 | 230 | 120 | 180 | 206 | M12 | 20 | 10 | 158 | 115 | 125 | 9 | 25 | 3 | 28.5 | |
| 100 | 20000 | 350 | 1450 | 270 | 140 | 210 | 240 | M16 | 24 | 10 | 182 | 120 | 131 | 10 | 28 | 3 | 42.5 | |
| 130 | 31250 | 250 | 1250 | 310 | 160 | 240 | 278 | M16 | 24 | 12 | 212 | 152 | 168 | 11 | 32 | 3 | 65 | |
| 150 | 70000 | 200 | 980 | 400 | 200 | 310 | 360 | M20 | 32 | 12 | 246 | 180 | 194 | 12 | 36 | 4 | 138 | |
Примечания
1) T max = 2 × T KN
2) Превышение внутреннего радиуса.Значения без радиальных манжетных уплотнений
3) Превышение наружного радиуса.Значения без радиальных манжетных уплотнений
Шпоночный паз по DIN 6885.1
*)GFR12 имеет сквозные отверстия во внешнем кольце

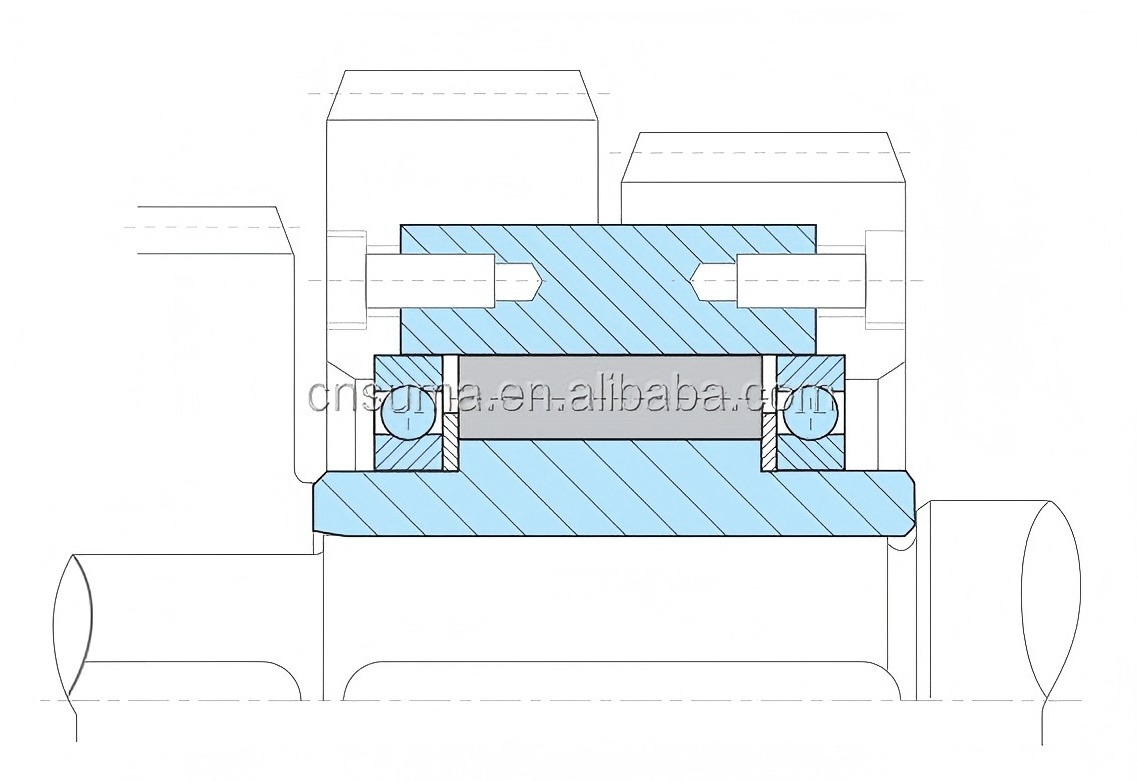

Пример Монтажа
